S型中开泵(双吸离心泵)

“S”系列型泵为单级、双吸水平中开式离心清水泵,适应于工业和城市给排水泵,可作为工厂、城市、电站、水利工程等排水或给水用泵,亦可用于农田灌溉。“S”系列型泵是高效节能产品,具有结构简单,性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体,被输送的介质温度为0℃~80℃,允许进口压力0.6MPa。

在线留言
分享到 :
详细介绍
详细介绍:

“S”系列型泵为单级、双吸水平中开式离心清水泵,适应于工业和城市给排水泵,可作为工厂、城市、电站、水利工程等排水或给水用泵,亦可用于农田灌溉。“S”系列型泵是高效节能产品,具有结构简单,性能优良的特点。供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体,被输送的介质温度为0℃~80℃,允许进口压力0.6MPa。

S型节能中开泵参数范围:流量Q:88~1400m3/s  扬程H:12~100m。

S型节能中开泵型号说明:200S42A  200-吸入口径(mm))  42-水泵扬程(mm)  S-单级双吸水平中开式离心泵  A-最大叶轮外径档次代号(有A、B、C、D、E、F共六档)。

S型节能中开泵结构型式:“S”系列型泵为卧式安装,吸入口和吐出口均在泵轴中心线下方,泵体水平中开,检修时不需拆卸进水和出水管路。轴封为软填料密封;亦可改为机械密封。  S型节能中开泵旋转方向:  从电机端向泵看,“S”系列型泵逆时针方向旋转,此时吸入口在左,吐出口在右,泵顺时针方向旋转,此时吸入口在右,吐出口在左。

S型节能中开泵主要零件材质:  泵的过流部件材质均为铸铁。  S型节能中开泵成套范围:  成套供应泵,电动机、底板、联轴器、进出口短管等。

流量范围:160~18000m3/h扬程范围:10~130m输送温度:≤80℃吸入压力:小于0.6MPa材质:铜、铸铁、球铁、316不锈钢、416;7锈钢、双向钢、哈氏合金、蒙耐合金,钛合金及20号合金等材料使用范围:城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

产品介绍:

S型单级双吸中开泵系华力泵业的系列成熟产品,其适用范围广泛。采用国家标准规范设计,其系列化、标准化、通用化程度高,该型泵性能先进、运行平稳、安全可靠,引用新型进口水利模型,使用多种新材质锻造,可满足多种介质的输送。 介质适用范围:供输送清水或物理化学性质类似于水的液体。 行业应用领域:广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。

性能特点:

S型双吸中开式离心泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。泵的主要零件有;泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外,其余主零件由铸铁、铸钢、不锈钢制成。泵体与泵盖构成叶轮的工作室,在进出法兰上,装有安装真空表和压力表的管螺孔。进出水法兰的下部,装有放水的管螺纹孔。经过静平衡检验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。泵轴承为向心球轴承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。双吸密封环用以减少水泵压力室的水漏回吸水室。泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。轴封为软填料密封(根据需要也可装机密封)。为了防止空气进入泵内和冷却润滑密封腔,在填料之间装填料环,水泵工作时少量高压水,通过泵盖中开面上的梯形凹槽流入填料腔,起水封作用。材质说明:S型双吸中开式离心泵的材料可为铜、铸铁、球铁、316不锈钢、416;7锈钢、双向钢、哈氏合金、蒙耐合金,钛合金及20号合金等材料。



 我司研制的新一代S型中开泵产品采用变频控制软启动柜,采用国内外一线品牌元器件,自主研发控制系统,合理用电,节电30%以上!

结构图:

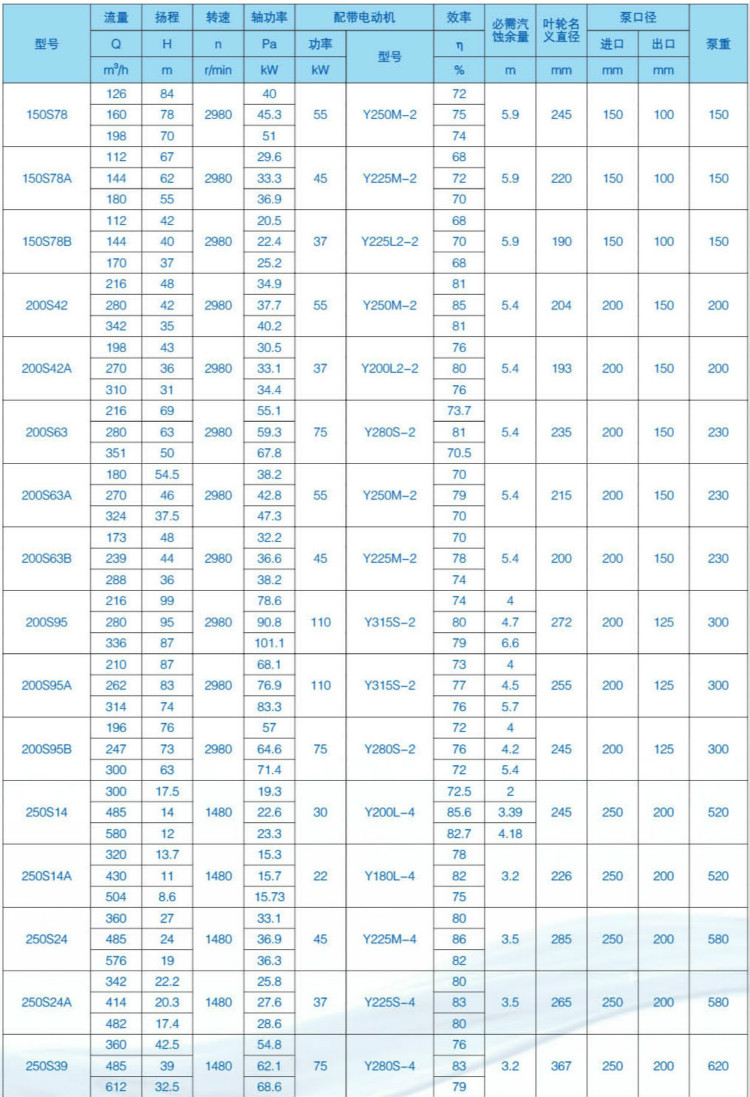

型号参数表:



······
更多资料请联系网站客服
